公司新闻

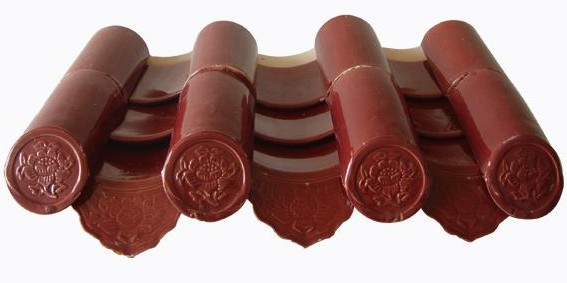

 1、琉璃瓦用釉

传统琉璃瓦用生铅釉以铅丹作助熔剂，主要着色剂是铁、铜、锰、钴等金属氧化物，属于pbo－SiO2二元系统，约在850℃—1000℃温度中烧成。生铅釉随色剂含量多少，直接影响釉色深浅变化，可获得层次丰富的色彩。

2、西式瓦用釉

西式瓦用釉为熔块釉，熔块釉有较大的烧成温度范围和色釉选择余地。配制熔块要选用的化工原料（硼砂、碱面、铅丹等）应为工业纯，着色剂的纯度要高。熔块的好坏直接影响到釉面质量，应重视烧制的各个环节，提高熔块的质量，好的熔块应是透明的玻璃质。

a）釉料的制备

将铅丹或熔块与生料严格按配方称量好，入球磨机研磨，料、球、水为1：1．7：0．8，要求细度：生铅釉0．04－0．06%，熔块釉0．05－0．12%（万孔筛余）。为保证釉有良好的流动性及防止沉淀，可加入电解质甲基纤维素。

b）施釉

琉璃瓦、西式瓦一般采用浇釉法或浸釉法。浇釉时要迅速，一次浇满瓦面可保证釉面平整光滑均匀。釉的比重控制在1．5－1．7之间。应注意施釉后要及时刮净底部。

  以上便是杭州金鹏钢品工程有限公司为您整理的关于琉璃瓦的特性，如果你有琉璃瓦方面的需要，欢迎致电我们公司
